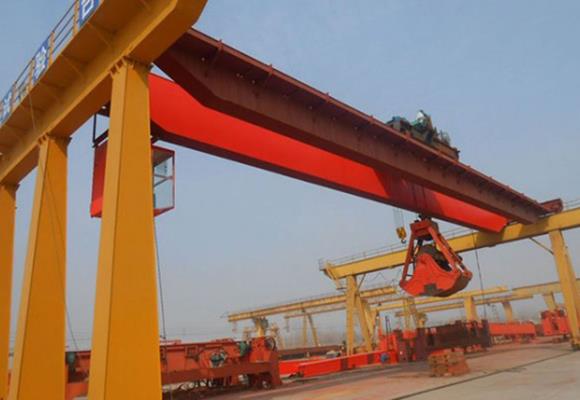

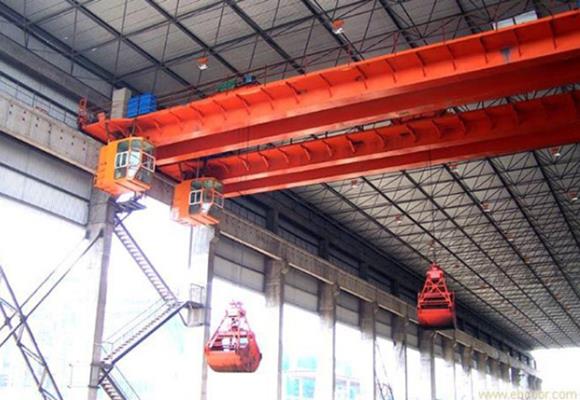

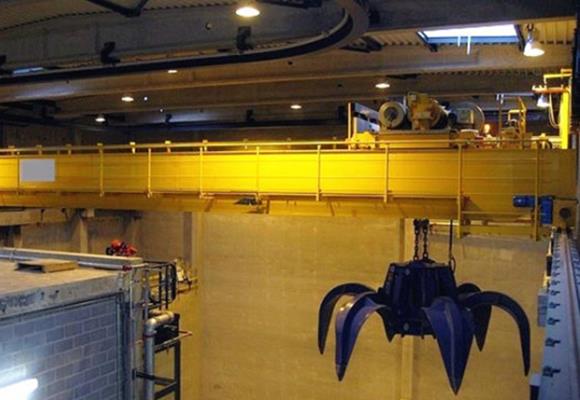

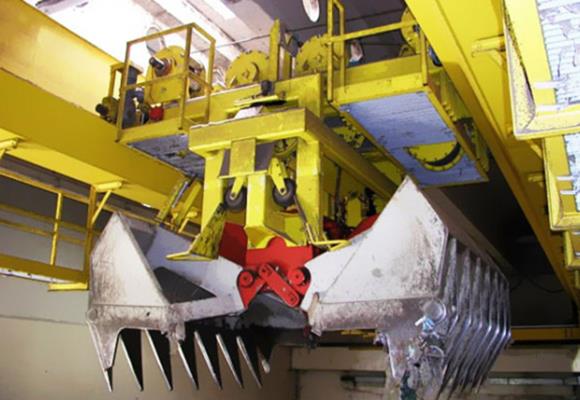

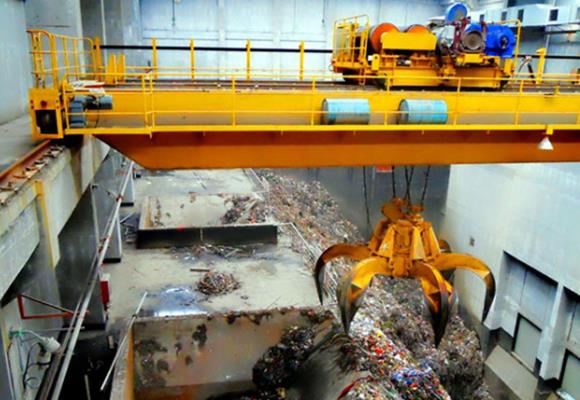

Double Girder Yfirhafnartæki með grípa
Lýsing
QZ Yfirhafnir með grípa er mikið notaður við að hlaða vöru í höfn, verksmiðju, verkstæði, virkjun, stálbræðslustöð, sementverksmiðja, endurnýjanleg orkuframleiðsla.
Vinnuskylda er mikil. Flokkunarflokkun kranans er A6, A7, A8.
Stefna hurðarhjólsins á ökumannshúfuna er: hlið, enda og toppur.
Lyftihæðin felur í sér þyngd grípsins.
The opinn átt grípa felur í sér hliðstæða við geisla og pípu með geisla, þessi hönnun er pípulagnir tegund.
The grab kostnaður krani nær aðal geisla, lyfta vagn, hjól, krókur, Talía, rafmagns, grípa.
Lögun
1. Aðlagast erfiðum vinnuskilyrðum: hátt hitastig, rakastig, meira ryk og gas.
2. Heavy vinnuálag: Meðaltal 8.000h vinnutími á ári, Hátt hlaða hlutfall, mikil vinnutíðni.
3. Áreiðanlegt vinnu: minna mistókst, tryggja slétt framleiðslu.
Upplýsingar
Stærð | T | 32 / 5,50 / 10 | |||||||
Span | m | 10.5 | 13,5 | 16,5 | 19.5 | 22.5 | 25,5 | 28,5 | 31.5 |
Lyftihæð | m | 16/18 | |||||||
Lyftihraði | m / mín | 15.6 | |||||||
Trolley ferðast hraði | m / mín | 3,36-33,6,2,9-29 | |||||||
Crane ferðast hraði | m / mín | 92,7 | 93,7 | 86,5 | |||||
Heildarþyngd | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 |
Max. Hjólálag | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 |
Járnbraut mælt með | Líkan | 43kg / m | |||||||
Heildarorkuorka | kw | 27,8 | 31.8 | ||||||
Helstu vídd (mm) | Span (m) | 10.5 | 13,5 | 16,5 | 19.5 | 22.5 | 25,5 | 28,5 | 31.5 |
Járnbraut efst til krana efst | H | 1750 | 1840 | ||||||
Járnbraut efst til krókar miðju | H4 | 55 | 5 | ||||||
Crane stöð fjarlægð | W | 5140 | 5334 | 5940 | |||||
Kranbreidd | B | 3450 | 4400 | ||||||
Trolley járnbrautar fjarlægð | K | 1400 | |||||||
Hook vinstri takmörkun | S1 | 800 | |||||||
Hook rétt takmörkun | S2 | 1250 |
