Verkfræði Gantry Crane
Lýsing

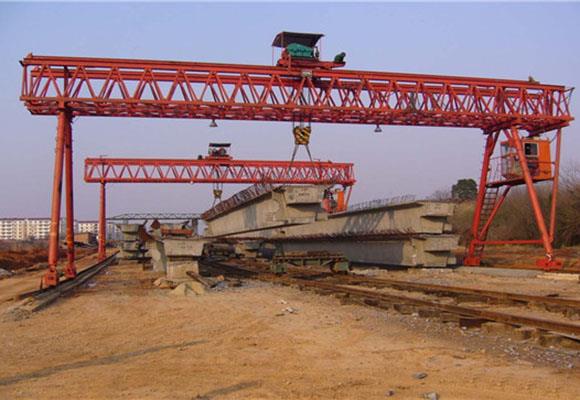

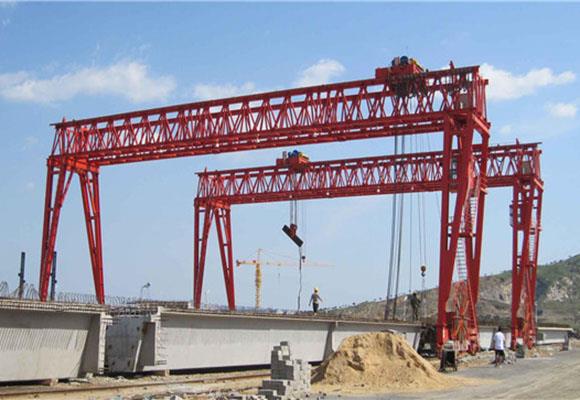

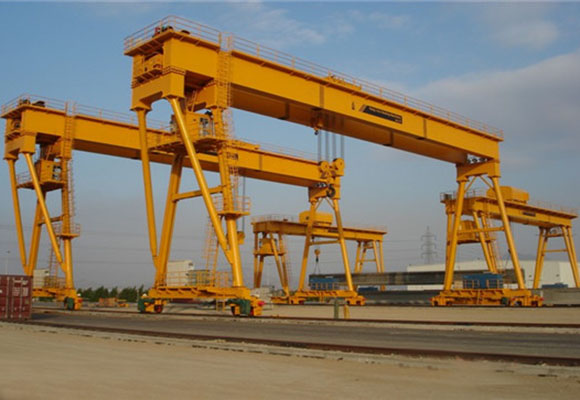

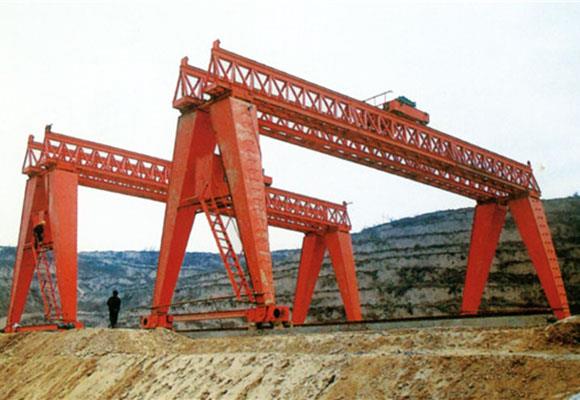

Verkfræði Gantry kran er sérstakur gantry krani sem er þróuð á grundvelli almennra gantry krani í samræmi við starfsskilyrði og vinnuskilyrði neðanjarðar byggingu.
Verkfræði gantry kraninn samanstendur af krabbi, gantry, vagninum, ferðast vélbúnaður, vökva veltu vélbúnaður, leigubíl og rafmagns búnað.
Á krabbi er komið fyrir vökva veltu vélbúnaður, sem samanstendur af vökva vinnustöð og slag-snúa krók.
Í miðju flutningsbjálkans er krókur sem er notaður til að lyfta algengum hlutum.
Vagninn ferðir eru 4 hjólhjóla í 8 hjólum. Mótorinn sem er fastur á vagninum ekur hjól með lóðréttum hraða. Vindþéttur járnbrautarþvingi er búinn. Það er aðskilinn frá járnbrautinni þegar kraninn er í eðlilegum gangi og þegar kranan hættir að vinna mun rekstraraðili leggja klemmuna til að ná járnbrautinni til að koma í veg fyrir að kraninn renna.
Jarðhleðsla áttar sig á byggingarsvæðinu.
Lögun
1. Reasonable uppbygging og hagstæð árangur.
2. Slétt byrjun og stöðvun.
3. Öruggur og áreiðanlegur ferðalög, langt líf.
4. Lágur hávaði, verslunarstaður með gott útsýni.
5. Auðveld uppsetning og þægilegt viðhald.
6. Frábær skiptanleiki fyrir hlutar og íhluti.
7. Krana drif: IP54 eða IP44, stig F einangrun.
Forskrift
Stærð | T | 40 | ||
Span | m | 20 | 30 | 40 |
Lyftihæð | m | 9 | ||
Lyftihraði | m / mín | 1 | ||
Trolley ferðast hraði | m / mín | 10 | ||
Crane ferðast hraði | m / mín | 14 | ||
Max. Hjólálag | KN | 175 | 190 | 220 |
Járnbraut mælt með | Líkan | 43kg / m | ||
Heildarorkuorka | kw | 22.8 | 26 | |
Helstu vídd (mm) | Span (m) | 20 | 30 | 40 |
Crane stöð fjarlægð | W | 6000 | ||
Kranbreidd | B | 8286 | ||
Hook vinstri takmörkun | S1 | 1500 | ||
Hook rétt takmörkun | S2 | 1500/2000 | ||
| Stærð | T | 60 | ||
Span | m | 20 | 30 | 40 |
Lyftihæð | m | 9 | ||
Lyftihraði | m / mín | 0,95 | ||
Trolley ferðast hraði | m / mín | 10 | ||
Crane ferðast hraði | m / mín | 15 | ||
Max. Hjólálag | KN | 240 | 260 | 280 |
Járnbraut mælt með | Líkan | 43kg / m | ||
Heildarorkuorka | kw | 30 | ||
Helstu vídd (mm) | Span (m) | 20 | 30 | 40 |
Crane stöð fjarlægð | W | 6000 | ||
Kranbreidd | B | 8286 | ||
Hook vinstri takmörkun | S1 | 2000 | ||
Hook rétt takmörkun | S2 | 1500/2000 | ||
| Stærð | T | 80 | |
Span | m | 20 | 30 |
Lyftihæð | m | 9 | |
Lyftihraði | m / mín | 0,8 | |
Trolley ferðast hraði | m / mín | 10 | |
Crane ferðast hraði | m / mín | 15 | |
Max. Hjólálag | KN | 290 | 305 |
Járnbraut mælt með | Líkan | 43kg / m | |
Heildarorkuorka | kw | 31,4 | |
Helstu vídd (mm) | Span (m) | 20 | 30 |
Crane stöð fjarlægð | W | 6000 | |
Kranbreidd | B | 8286 | |
Stærð | T | 100 | |
Span | m | 20 | 30 |
Lyftihæð | m | 12 | |
Lyftihraði | m / mín | 0,8 | |
Trolley ferðast hraði | m / mín | 10.5 | |
Crane ferðast hraði | m / mín | 13 | |
Max. Hjólálag | KN | 190 | 205 |
Járnbraut mælt með | Líkan | 43kg / m | |
Heildarorkuorka | kw | 46,4 | |
Helstu vídd (mm) | Span (m) | 20 | 30 |
Crane stöð fjarlægð | W | 12876 | |
Kranbreidd | B | 7500 | |
Hook vinstri takmörkun | S1 | 2000 | |
Hook rétt takmörkun | S2 | 2000 | |
