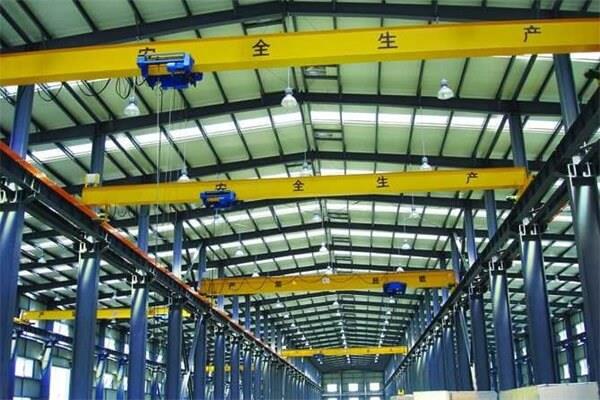

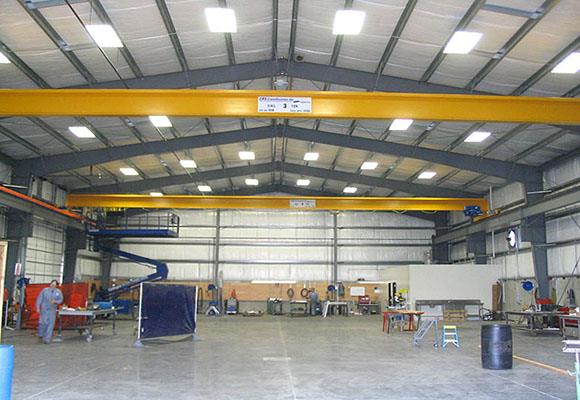

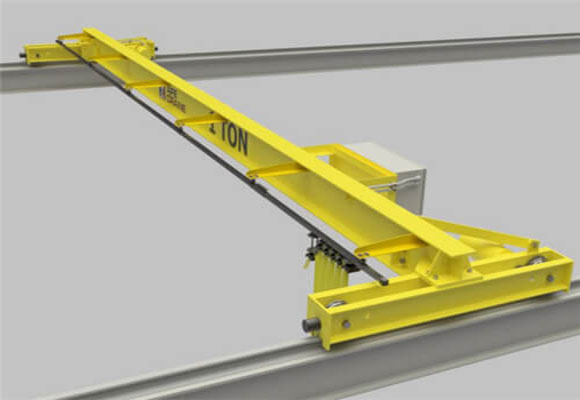

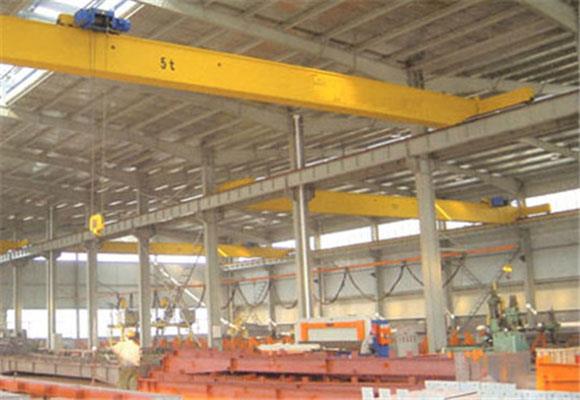

Low Höfuðherbergi Single Girder Bridge Crane
Lýsing

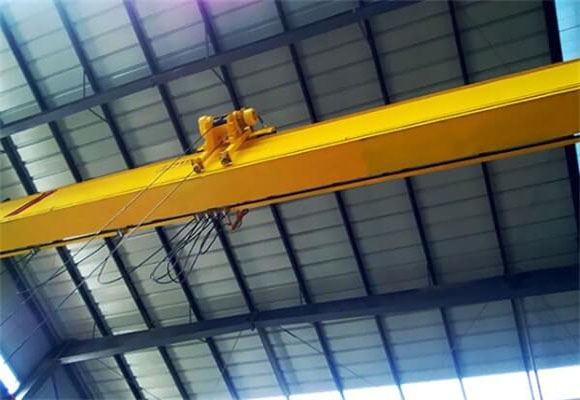

Low Headroom Single Girder Bridge Crane samanstendur af girder suðu með stáli disk og I-stál, endir girder, rafmagns hoist og ferðast vélbúnaður. The rafmagns hoist keyrir meðfram neðri flans I-stál girder til að ná hlutum lyfta. Það lögun létt uppbyggingu og auðvelt uppsetningu og viðhald, og er mikið notaður fyrir mismunandi stöðum til að lyfta, svo sem verksmiðjum, vöruhúsum og efnum. Bannað er að nota í umhverfinu með eldfimum, sprengifimum og ætandi fjölmiðlum.
Low Höfuðherbergi Single Girder Bridge Crane er hannað fyrir lágt húsverkstæði. Munurinn á þeim er leiðin til rafmagns The rafmagns hoist af Low Headroom Single Girder Bridge Crane er að keyra á botn flans plata girder og rafmagns Single Girder Bridge Crane er að keyra á annarri hlið girder, sem auka vinnusvæði krókans og dregur úr verkstæði hæð og dregur úr verkstæði hæð og kostnaður.
Ef verkstæði þitt er þröngt eða ekki nógu hátt, veldu svona krana!
Forskrift
Stærð | T | 3 | ||||||
Span | m | 7.5 | 11.5 | 14,5 | 17.5 | 19.5 | 22.5 | |
Lyftihæð | m | 6, 9, 12, | ||||||
Lyftihraði | m / mín | 8 eða 8 / 0,8 | ||||||
Hoist ferðast hraði | m / mín | 20, 30 | ||||||
Crane ferðast hraði | m / mín | 20 | 30 | |||||
Heildarþyngd | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Hjólálag | KN | 20.1 | 23,38 | 24,51 | 28.05 | 29.02 | 32,93 | |
Járnbraut mælt með | Líkan | 24kg / m | ||||||
Heildarorkuorka | kw | 4.9 | ||||||
Helstu vídd (mm) | Span (m) | 7.5 | 11.5 | 14,5 | 17.5 | 19.5 | 22.5 | |
Járnbraut efst til krana efst | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Járnbraut efst til krókar miðju | H4 | -130 | -65 | -15 | 35 | 105 | ||
Crane stöð fjarlægð | W | 2500 | 3000 | 3500 | ||||
Kranbreidd | B | 3000 | 3500 | 4000 | ||||
Hook vinstri takmörkun | S1 | 1413 | ||||||
Hook rétt takmörkun | S2 | 1496 | ||||||
Stærð | T | 5 | ||||||
Span | m | 7.5 | 11.5 | 14,5 | 17.5 | 19.5 | 22.5 | |
Lyftihæð | m | 6, 9, 12, | ||||||
Lyftihraði | m / mín | 8 eða 8 / 0,8 | ||||||
Hoist ferðast hraði | m / mín | 20, 30 | ||||||
Crane ferðast hraði | m / mín | 20 | 30 | |||||
Heildarþyngd | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Hjólálag | KN | 29.7 | 33,7 | 36,47 | 40,13 | 41,49 | 44,27 | |
Járnbraut mælt með | Líkan | 24kg / m | ||||||
Heildarorkuorka | kw | 8.3 | ||||||
Helstu vídd (mm) | Span (m) | 7.5 | 11.5 | 14,5 | 17.5 | 19.5 | 22.5 | |
Járnbraut efst til krana efst | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Járnbraut efst til krókar miðju | H4 | -175 | -90 | -65 | 15 | 65 | ||
Crane stöð fjarlægð | W | 2500 | 3000 | 3500 | ||||
Kranbreidd | B | 3000 | 3500 | 4000 | ||||
Hook vinstri takmörkun | S1 | 1405 | ||||||
Hook rétt takmörkun | S2 | 1496 | ||||||
Stærð | T | 10 | ||||||
Span | m | 7.5 | 11.5 | 14,5 | 17.5 | 19.5 | 22.5 | |
Lyftihæð | m | 6, 9, 12, | ||||||
Lyftihraði | m / mín | 8 eða 8 / 0,8 | ||||||
Hoist ferðast hraði | m / mín | 20, 30 | ||||||
Crane ferðast hraði | m / mín | 20 | 30 | |||||
Heildarþyngd | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Hjólálag | KN | 49,78 | 57,88 | 62,64 | 66,83 | 68,83 | 73.2 | |
Járnbraut mælt með | Líkan | 24kg / m | ||||||
Heildarorkuorka | kw | 13.8 | ||||||
Helstu vídd (mm) | Span (m) | 7.5 | 11.5 | 14,5 | 17.5 | 19.5 | 22.5 | |
Járnbraut efst til krana efst | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Járnbraut efst til krókar miðju | H4 | -175 | -90 | -65 | 15 | 65 | ||
Crane stöð fjarlægð | W | 2500 | 3000 | 3500 | ||||
Kranbreidd | B | 3000 | 3500 | 4000 | ||||
Hook vinstri takmörkun | S1 | 1840 | ||||||
Hook rétt takmörkun | S2 | 1840 | ||||||
