Handvirkt stjórnað Single Girder Bridge Crane
Lýsing

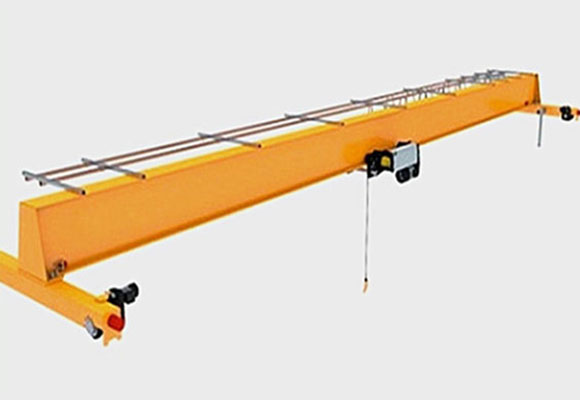

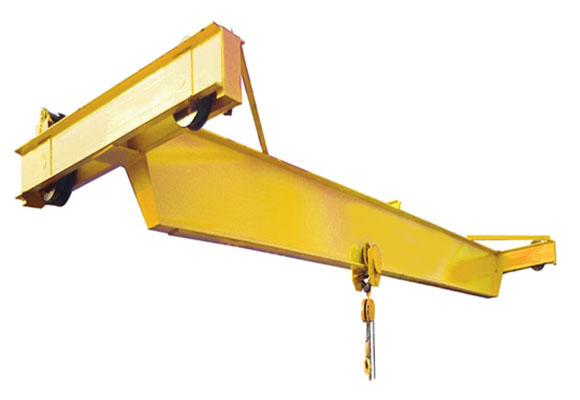

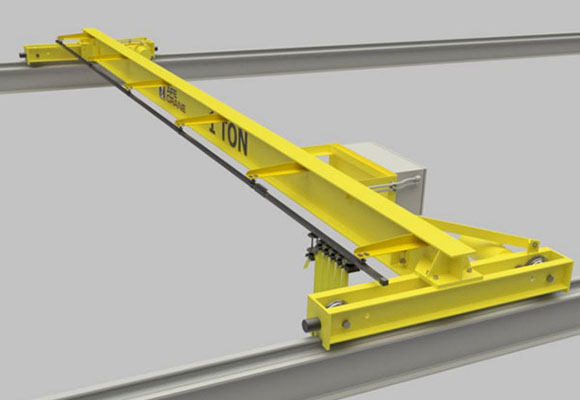

SL líkan handbók akstur brúna krani er einn girder handbók kostnaður krani, allir hreyfingar eru akstur í hönd, það er notað í stað sem engin aflgjafa.
Þessi brúkrana einkennist af meiri sanngjarnri uppbyggingu og hærri styrk stál í heild, geislarinn er gerður af I-geisla eða kassa ramma stál geisla, enda vagnar eru gerðar af C-geisla geisla.
Þessi brúarkran er notaður ásamt keðjufalli sem heill setja.
Afkastageta frá 1 tonn til 10 tonn. Stækkunin frá 5m til 14m, vinnslustigið er A1-A3. Vinnuhiti innan -25 til +42 celsius.
Þessi brúkrana er óheimil að nota í eldfimum, sprengiefni til að ætandi umhverfi.
Upplýsingar
Stærð | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Lyftihæð | m | 3-10 | |||
Trolley ferðast hraði | m / mín | 5.3 | |||
Crane ferðast hraði | m / mín | 5,0 | |||
Heildarþyngd | Kg | 650 | 850 | 1090 | 1310 |
Max. Hjólálag | KN | 0,65 | 0.73 | 0.81 | 0,86 |
Helstu vídd (mm) | Span (m) | 5 | 9 | 12 | 14 |
Járnbraut efst til krana efst | H | 520 | |||
Járnbraut efst til krókar miðju | H4 | 550 | 580 | 610 | 650 |
Crane stöð fjarlægð | W | 1200 | 1600 | ||
Kranbreidd | B | 1800 | 2200 | ||
Hook vinstri takmörkun | S1 | 360 | 380 | 395 | 420 |
Hook rétt takmörkun | S2 | ||||
Stærð | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Lyftihæð | m | 3-10 | |||
Trolley ferðast hraði | m / mín | 5.9 | |||
Crane ferðast hraði | m / mín | 5,0 | |||
Heildarþyngd | Kg | 700 | 870 | 1320 | 1550 |
Max. Hjólálag | KN | 1.13 | 1.19 | 1.29 | 1,40 |
Helstu vídd (mm) | Span (m) | 5 | 9 | 12 | 14 |
Járnbraut efst til krana efst | H | 520 | |||
Járnbraut efst til krókar miðju | H4 | 720 | 750 | 790 | 870 |
Crane stöð fjarlægð | W | 1200 | 1600 | ||
Kranbreidd | B | 1800 | 2200 | ||
Hook vinstri takmörkun | S1 | 400 | 415 | 440 | 490 |
Hook rétt takmörkun | S2 | ||||
Stærð | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Lyftihæð | m | 3-10 | |||
Trolley ferðast hraði | m / mín | 4.7 | |||
Crane ferðast hraði | m / mín | 5,0 | |||
Heildarþyngd | Kg | 810 | 1200 | 1460 | 1800 |
Max. Hjólálag | KN | 1,61 | 1,79 | 1.87 | 1,97 |
Helstu vídd (mm) | Span (m) | 5 | 9 | 12 | 14 |
Járnbraut efst til krana efst | H | 520 | |||
Járnbraut efst til krókar miðju | H4 | 900 | 940 | 980 | 1030 |
Crane stöð fjarlægð | W | 1200 | 1600 | ||
Kranbreidd | B | 1800 | 2200 | ||
Hook vinstri takmörkun | S1 | 460 | 485 | 510 | 540 |
Hook rétt takmörkun | S2 | ||||
Stærð | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Lyftihæð | m | 3-10 | |||
Trolley ferðast hraði | m / mín | 4.7 | |||
Crane ferðast hraði | m / mín | 5,0 | |||
Heildarþyngd | Kg | 960 | 1360 | 1730 | 2210 |
Max. Hjólálag | KN | 2.5 | 2,75 | 2.86 | 3,01 |
Helstu vídd (mm) | Span (m) | 5 | 9 | 12 | 14 |
Járnbraut efst til krana efst | H | 600 | |||
Járnbraut efst til krókar miðju | H4 | 1210 | 1250 | 1300 | 1360 |
Crane stöð fjarlægð | W | 1200 | 1600 | ||
Kranbreidd | B | 1800 | 2200 | ||
Hook vinstri takmörkun | S1 | 520 | 560 | 585 | 625 |
Hook rétt takmörkun | S2 | ||||
Stærð | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Lyftihæð | m | 3-10 | |||
Trolley ferðast hraði | m / mín | 4.2 | |||
Crane ferðast hraði | m / mín | 5,0 | |||
Heildarþyngd | Kg | 1420 | 1870 | 2250 | 2830 |
Max. Hjólálag | KN | 4.89 | 5.29 | 5,44 | 5,65 |
Helstu vídd (mm) | Span (m) | 5 | 9 | 12 | 14 |
Járnbraut efst til krana efst | H | 720 | |||
Járnbraut efst til krókar miðju | H4 | 1390 | 1440 | 1490 | 1550 |
Crane stöð fjarlægð | W | 1800 | |||
Kranbreidd | B | 2600 | |||
Hook vinstri takmörkun | S1 | 555 | 585 | 615 | 650 |
Hook rétt takmörkun | S2 | ||||
